講解變壓器變比測試儀操作方式與功能介紹
變壓器直流電阻測驗儀測驗過程
1.接線：把被測驗品經過專用電纜與本機的測驗接線柱銜接，銜接結實，一起把地線接好。
2.電流挑選：翻開電源開關（開關上I為開，O為關）一起顯現屏上會顯現最小電流值40A，這時可經過挑選鍵對所測驗品預置電流進行挑選，每按一下挑選鍵，顯現屏上會翻滾呈現各電流值，5A、10A、20A、40A。測驗：當挑選好電流后，按下承認鍵，就開端測驗，表頭一起指示所選電流值。
3.當按下承認鍵后，顯現屏上顯現“正在充電”，過幾秒鐘之后，顯現“正在測驗”，這時闡明已充電完畢。進入測驗狀況，幾秒后，就會顯現所測阻值。測驗完畢后，按“復位”鍵，儀器電源將與繞組斷開，一起放電，音響報警，電流表回到零位，這時顯現屏回到初始狀況，放電音響完畢后，可從頭接線，進行下次丈量或拆下測驗線與電源線完畢丈量。
變壓器直流電阻測驗儀操作辦法

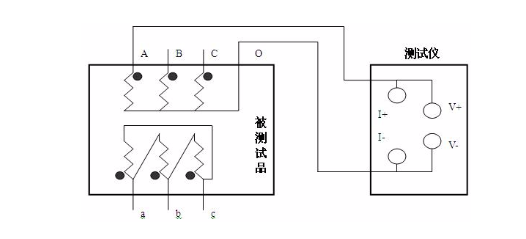

A、直接丈量接線

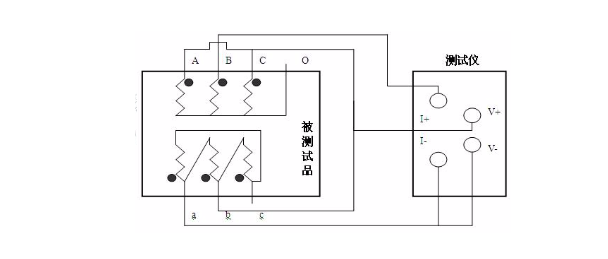

B、助磁法接線（適用于Y（N）-d-11聯接組別）
圖三

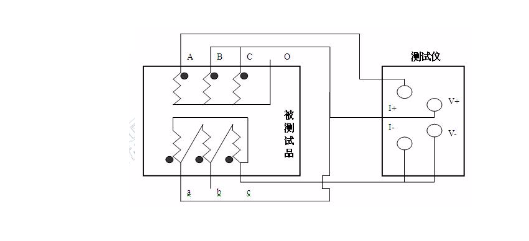

關于大容量的變壓器的低壓側丈量時，如果在既有的情況下，直流電阻測驗儀的最大電流比較小，或許為了加速丈量速度，可挑選助磁法丈量。圖三、圖四分別為丈量低壓Rac、Rba、Rcb的接線辦法。
圖四
